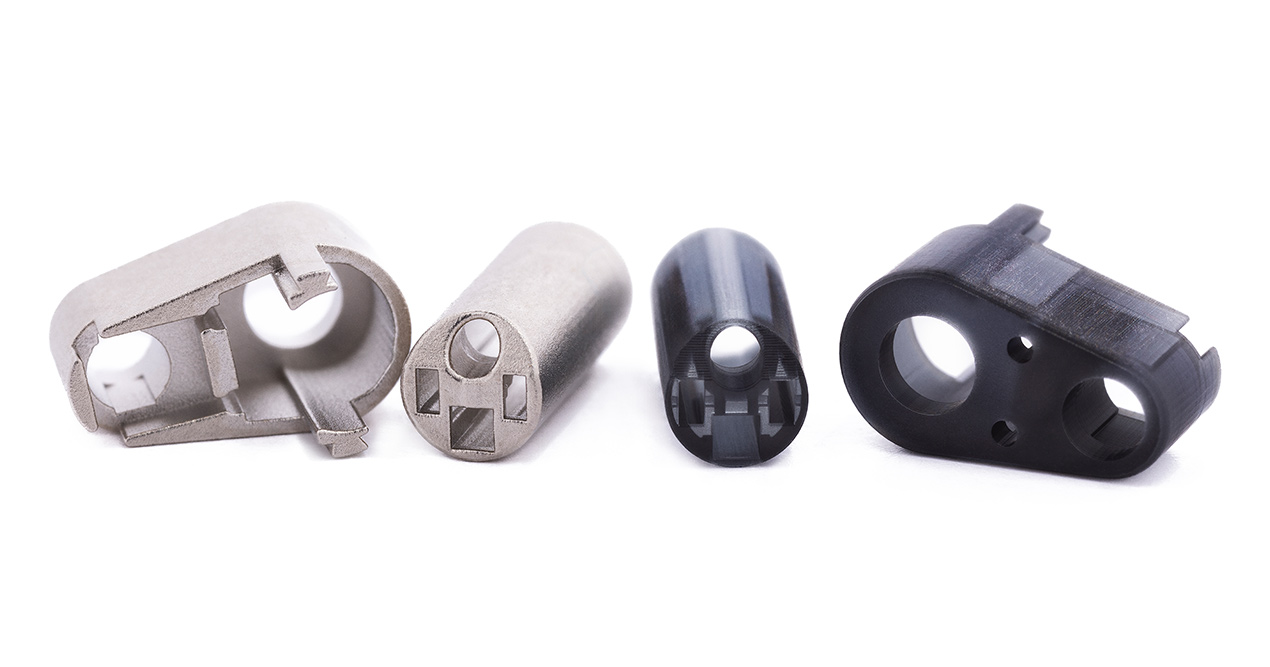

In der Medizintechnik ist Genauigkeit keine optionale Eigenschaft. Sie ist eine regulatorische und funktionale Grundvoraussetzung. Eine Komponente, die ihre Maßvorgaben um wenige hundert Mikrometer verfehlt, kann die Leistung eines Geräts beeinträchtigen, die Sicherheit von Patienten gefährden oder teure Nacharbeiten im Entwicklungsprozess verursachen. Herkömmliche Fertigungsverfahren konnten die Kombination aus geometrischer Komplexität und Präzision im Mikrometerbereich, die moderne Medizinprodukte zunehmend verlangen, lange Zeit nicht zuverlässig liefern.

Der Mikro 3D Druck verändert diese Ausgangslage grundlegend.

Warum Genauigkeit in der Medizintechnik so kritisch ist

Medizinische Bauteile werden kleiner und gleichzeitig komplexer. Mikronadel Arrays für die transdermale Wirkstoffabgabe, mikrofluidische Diagnosechips, Katheterkomponenten, Gehäuse für implantierbare Sensoren und Mechanismen zur kontrollierten Medikamentenfreisetzung erfordern Strukturen, die an die physikalischen Grenzen konventioneller Bearbeitungs und Formverfahren stoßen.

Die Herausforderung liegt dabei nicht allein in der Herstellung kleiner Strukturgrößen. Entscheidend ist, diese Maße über mehrere Fertigungsläufe hinweg konsistent einzuhalten und gleichzeitig Materialien einzusetzen, die den Anforderungen an die Biokompatibilität genügen.

Herkömmliche 3D Druckverfahren wie Standard DLP, FDM und SLA erreichen in der Regel XY Auflösungen im Bereich von 50 bis 150 µm bei Toleranzen von ±100 bis ±200 µm. Für allgemeine Prototypen mag das ausreichen. Für Medizinprodukte reicht es nicht. Eine Abweichung von 50 µm im Durchmesser einer Mikronadelspitze beeinflusst die Eindringtiefe und damit die Wirkstoffdiffusion. Eine Abweichung von 30 µm in der Breite eines mikrofluidischen Kanals verändert die Strömungsdynamik und damit die Empfindlichkeit des diagnostischen Assays. Im Mikrometerbereich ist jede Abweichung funktionsrelevant.

Was der Mikro 3D Druck von Boston Micro Fabrication leistet

Die von Boston Micro Fabrication entwickelte PµSL Technologie (Projection Micro Stereolithography) arbeitet auf einer grundlegend anderen Präzisionsebene als herkömmliche additive Verfahren.

Die microArch Plattform von Boston Micro Fabrication erreicht XY Auflösungen von bis zu 2 µm bei Schichtdicken ab 10 µm und Toleranzen von ±10 µm. Um das einzuordnen: Ein menschliches Haar hat einen Durchmesser von etwa 70 µm. Der Mikro 3D Druck von Boston Micro Fabrication erzeugt routinemäßig Strukturen, die 35 mal kleiner sind.

Dieses Maß an Präzision gewinnt in konkreten Gerätekategorien klinische Bedeutung. Bei Mikronadel Arrays für die transdermale Arzneimittelabgabe beeinflusst die Geometrie der Spitzen direkt die Eindringtiefe in die Haut und die Diffusionsrate des Wirkstoffs. Bei mikrofluidischen Diagnoseplattformen bestimmt die Genauigkeit des Kanalquerschnitts die Durchflussrate und die Sensitivität des Assays. Bei Gehäusen für implantierbare Sensoren wirkt sich die Maßgenauigkeit auf die hermetische Dichtungsleistung aus.

In jedem dieser Fälle ist der Unterschied zwischen einer Toleranz von ±10 µm und ±100 µm nicht nur theoretischer Natur. Es ist der Unterschied zwischen einem Gerät, das wie vorgesehen funktioniert, und einem, welches es nicht tut.

Wiederholbare Genauigkeit: Kalibrierung und Prozesskontrolle

Eine hohe Auflösung bei einem einzelnen Druck zu erzielen, ist die eine Sache. Diese Auflösung über verschiedene Druckläufe, Maschinen und Materialchargen hinweg konstant aufrechtzuerhalten, ist eine andere. Genau an diesem Punkt scheitern viele additive Fertigungsplattformen in regulierten Umgebungen.

Die microArch Plattform von Boston Micro Fabrication gewährleistet Präzision durch ein Zusammenspiel aus optischer Kalibrierung, der Genauigkeit der Bauplattform und kontrollierten Belichtungsparametern. Beim PµSL Verfahren wird eine gesamte Schicht gleichzeitig projiziert, statt Punkt für Punkt abgetastet zu werden. Dadurch werden kumulative Positionierungsfehler vermieden, die bei laserbasierten Systemen häufig auftreten. In festgelegten Intervallen überprüfen und korrigieren optische Kalibrierungsroutinen eventuelle Abweichungen im Projektionssystem. So stellt Boston Micro Fabrication sicher, dass die Maßgenauigkeit nicht nur bei einzelnen Musterbauteilen, sondern über sämtliche Produktionsläufe hinweg gewährleistet bleibt.

Für Ingenieure in der Medizintechnik, die im Rahmen von Qualitätsmanagementsystemen arbeiten, ob bei an ISO 13485 ausgerichteten Entwicklungsabläufen oder bei IQ/OQ/PQ Validierungsrahmenwerken, ist diese Wiederholbarkeit ebenso wichtig wie die ursprüngliche Genauigkeitsspezifikation. Eine Toleranz von ±10 µm, die über 50 Fertigungsläufe hinweg eingehalten wird, ist weitaus wertvoller als eine, die nur bei einem einzelnen Demonstrationsdruck gilt.

Biokompatible Materialien für den Mikro 3D Druck

Die Genauigkeit im Mikromaßstab ist untrennbar mit dem Materialverhalten verbunden. Photopolymere schrumpfen während der Aushärtung, und diese Schrumpfung führt, sofern sie nicht ordnungsgemäß charakterisiert und kompensiert wird, unmittelbar zu Maßfehlern. Im Mikrometerbereich können selbst geringe Unterschiede im Materialverhalten zwischen verschiedenen Chargen messbare Auswirkungen auf die Abmessungen der fertigen Bauteile haben.

Boston Micro Fabrication bietet mehrere Materialien, die speziell für Medizintechnik Anwendungen relevant sind:

BIO Resin ist ein biokompatibles Photopolymer, das die ISO Biokompatibilitätsprüfung mit einer Zellkultur Überlebensrate von 93,3 % in vitro bestanden hat. Es eignet sich für nicht implantierbare medizinische Anwendungen und ist sterilisierbar.

BMF MED Resin, entwickelt in Zusammenarbeit mit 3D Systems, ist ein steifes, bernsteinfarbenes Material mit einer Wärmebeständigkeit über 100 °C und einer Zellkultur Überlebensrate von 95,6 %. Es wurde für Anwendungen konzipiert, die Sterilisierbarkeit voraussetzen.

HTL Resin bietet eine hohe Temperaturbeständigkeit (HDT: 152 °C) in Kombination mit Biokompatibilität und eignet sich damit für Anwendungen mit Hochdruckdampfsterilisation wie beispielsweise Autoklavierung.

Jedes dieser Materialien ist für den Mikro 3D Druck auf der microArch Plattform optimiert. Der Schwundausgleich ist bereits in den Druckparametern hinterlegt. Das bedeutet: Die Maßgenauigkeit wird mit den tatsächlichen Materialien erreicht, aus denen das spätere Gerät gefertigt wird, und nicht nur mit einem Referenzharz.

Optische Präzision für diagnostische Anwendungen

Für mikrofluidische Diagnosegeräte und Lab on a Chip Plattformen, bei denen eine optische Inspektion und die Visualisierung von Flüssigkeitsströmen erforderlich sind, spielt das CLEAR Resin von Boston Micro Fabrication eine besondere Rolle. Mit einer Lichtdurchlässigkeit von über 90 % bei Schichtdicken von 10 µm und ohne Nachbearbeitung ermöglicht das Material die Prototypenentwicklung und Validierung transparenter Kanäle und Kammern im Mikromaßstab. Der Mikro 3D Druck liefert dabei dieselbe Maßgenauigkeit wie bei opaken Materialien.

Das ist besonders wertvoll bei der Entwicklung diagnostischer Geräte, wo die Überprüfung des Flüssigkeitsverhaltens in den gefertigten Kanälen ein entscheidender Validierungsschritt ist, bevor die Produktionswerkzeuge freigegeben werden.

Vom Prototyp zur Validierung: Warum Mikro 3D Druck Entwicklungszyklen verkürzt

Einer der entscheidenden Vorteile des Mikro 3D Drucks bei der Entwicklung medizinischer Geräte ist die Möglichkeit, die Iterationszyklen im Designprozess drastisch zu verkürzen. Wenn bereits ein einzelner Prototyp Bauteile mit serienrelevanten Toleranzen und passenden Materialeigenschaften liefert, sind die während der Prototypenphase gewonnenen Daten für Validierungszwecke aussagekräftig und nicht nur als grobe Orientierung zu verstehen.

Ingenieure, die Mikronadel Arrays entwickeln, können die tatsächliche Penetrationsleistung anhand von Prototypen mit der geplanten Geometrie testen. Teams, die mikrofluidische Assays entwickeln, können die Strömungsdynamik in gedruckten Kanälen validieren, bevor sie in PDMS Abformung oder Spritzgusswerkzeuge investieren. Entwicklungsteams für chirurgische Instrumente können Komponenten mit denselben Toleranzsummen funktional testen, wie sie später in der Produktion auftreten werden.

Diese Verkürzung des Zyklus von Prototyp bis Validierung gewinnt zunehmend an Bedeutung, da sich die Entwicklungszeiten für Medizinprodukte weiter verdichten und die Kosten für Designänderungen in späten Phasen steigen.

Konstruktionshinweise für den Mikro 3D Druck medizinischer Bauteile

Ingenieure, die zum ersten Mal mit dem Mikro 3D Druck arbeiten, sollten einige konstruktive Besonderheiten beachten, die sich von der herkömmlichen additiven Fertigung unterscheiden.

Die Mindestgrößen auf der microArch Plattform von Boston Micro Fabrication liegen bei einer Wandstärke von ca. 20 bis 50 µm und 10 µm für vertikale Bohrungen. Beim Konstruieren an oder nahe dieser Grenzen sollte besonders auf die Ausrichtung der Strukturen und die Stützstrategie geachtet werden. Bei internen Kanälen empfiehlt sich eine auf Entwässerung ausgerichtete Konstruktion, um zu verhindern, dass unausgehärtetes Harz in geschlossenen Geometrien eingeschlossen wird. Die Oberflächenbeschaffenheit nach unten gerichteter Flächen unterscheidet sich von der nach oben gerichteter Flächen und sollte bei der Festlegung kritischer Schnittstellen berücksichtigt werden. Die Materialauswahl sollte frühzeitig im Konstruktionsprozess bestätigt werden, da verschiedene biokompatible Harze unterschiedliche mechanische und thermische Eigenschaften aufweisen, die sowohl die Druckparameter als auch die Leistung des fertigen Bauteils beeinflussen.

Das Anwendungstechnik Team von Boston Micro Fabrication arbeitet direkt mit Medizinprodukte Entwicklungsteams zusammen, um Konstruktionen für den Mikro 3D Druck mit PµSL zu optimieren. Diese Unterstützung ist besonders wertvoll für Ingenieure, die noch keine Erfahrung mit der additiven Fertigung im Mikrobereich haben.

Fazit

Der Mikro 3D Druck schließt eine echte Lücke im Werkzeugkasten der Medizintechnik Entwicklung: die Fähigkeit, geometrisch komplexe Komponenten im Mikromaßstab mit seriengerechten Toleranzen aus biokompatiblen Materialien in der Geschwindigkeit der additiven Fertigung herzustellen.

Für Ingenieure, die diese Technologie evaluieren, lauten die drei entscheidenden Fragen: Entsprechen die erreichbaren Toleranzen den Anforderungen an mein Produkt? Erfüllt die Biokompatibilität des Materials den vorgesehenen Verwendungszweck? Und liefert die Plattform eine konsistente Genauigkeit über alle Fertigungsläufe hinweg, nicht nur bei der Charakterisierung einzelner Muster?

Boston Micro Fabrication beantwortet mit der microArch Plattform und dem Mikro 3D Druck per PµSL Technologie alle drei Fragen. Das Ergebnis ist ein bedeutender Fortschritt gegenüber sowohl dem herkömmlichen 3D Druck als auch den traditionellen Verfahren der Mikrofabrikation.
